DC12V10A/20A/30A水控機開關電源接線方法

文章出處：http://m.glrsrcw.com 作者：

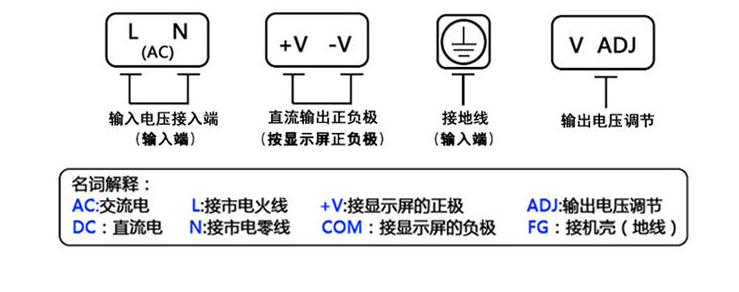

DC12V10A/20A/30A電源接線方法



通電前請檢查輸入輸出的引線是否連接正確，以免損壞設備

接線口名詞解釋：

AC：交流電

L：火線

+V：接設備正極

ADJ：輸出電壓調節

DC:直流電

N：零線

COM/-V：接設備負極

：接地線



接線說明：

1、左邊的第一個和第二個接線柱（L、N）：AC INPUT，用于接入交流電源，分別連接火線和零線。
2、 左邊的第三個接線柱：GND，是接地線，確保安全接地。
3、左邊的第四、第五和第六個接線柱：均為COM，代表直流輸出端的負極（DC OUTPUT V－）。
4、左邊的第七、第八和第九個接線柱：均為+V，代表直流輸出端的正極（DC OUTPUT V+）。
5、 左邊的第十個接線柱：+V ADJ，用于調整直流電壓值，保證輸出電壓在+-10%的可調范圍內。
